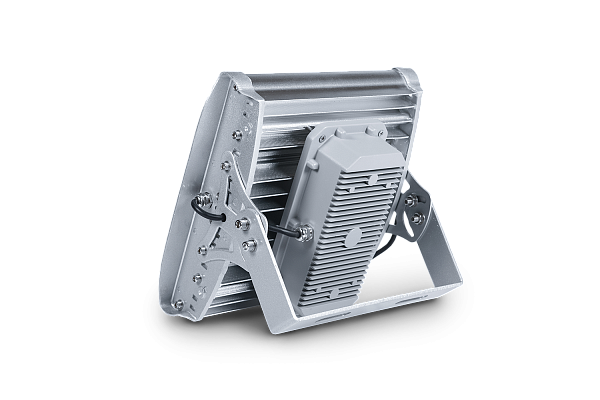

Светильник ВЭЛАН-03

Назначение

Общепромышленные светодиодные светильники серии ВЭЛАН-03 предназначены для общего освещения производственных помещений, складов, площадей, улиц, а также могут использоваться для декоративного освещения зданий и архитектурных построек.

Особенности

Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет порядка 100 000 ч.
Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы..
Крепление на регулируемых скобах позволяет смонтировать светильник на стенах и потолке. Возможность использования в качестве светильника уличного освещения с креплением на трубе (исполнение «КОБРА»).
Отсутствие ртути в элементах светильника делает утилизацию светильника простой и безопасной для окружающей среды.
Светильник устойчив к механическим и вибрационным воздействиям и выполнен в антивандальной конструкции.
Мгновенный пуск светильника и его выход на заданную мощность, высокие показатели освещенности, близость освещения к естественному, меньший слепящий эффект, сила света, не меняющаяся во всем диапазоне питающих напряжений, высокий индекс цветопередачи, обеспечивающий лучшую видимость и контрастность, а также отсутствие стробоскопического эффекта (мерцание) делают светильник незаменимым на производстве.

Конструкция

Светильник состоит из прямоугольного алюминиевого корпуса. Защитный светопропускающий элемент из закаленного стекла — термостоек, особо прочен, с высокой светопропускающей способностью. Внутри светильника установлен отражатель, светодиодные источники света. Крепление светильника осуществляется с помощью кронштейнов. Блок питания находится внутри внешнего корпуса с откидывающейся крышкой.

Источник света

Сверхъяркие светодиоды.

Связаться с нами

СЕРТИФИКАТЫ

Назначение

Общепромышленные светодиодные светильники серии ВЭЛАН-03 предназначены для общего освещения производственных помещений, складов, площадей, улиц, а также могут использоваться для декоративного освещения зданий и архитектурных построек.

Особенности

Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет порядка 100 000 ч.
Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы..
Крепление на регулируемых скобах позволяет смонтировать светильник на стенах и потолке. Возможность использования в качестве светильника уличного освещения с креплением на трубе (исполнение «КОБРА»).
Отсутствие ртути в элементах светильника делает утилизацию светильника простой и безопасной для окружающей среды.
Светильник устойчив к механическим и вибрационным воздействиям и выполнен в антивандальной конструкции.
Мгновенный пуск светильника и его выход на заданную мощность, высокие показатели освещенности, близость освещения к естественному, меньший слепящий эффект, сила света, не меняющаяся во всем диапазоне питающих напряжений, высокий индекс цветопередачи, обеспечивающий лучшую видимость и контрастность, а также отсутствие стробоскопического эффекта (мерцание) делают светильник незаменимым на производстве.

Конструкция

Светильник состоит из прямоугольного алюминиевого корпуса. Защитный светопропускающий элемент из закаленного стекла — термостоек, особо прочен, с высокой светопропускающей способностью. Внутри светильника установлен отражатель, светодиодные источники света. Крепление светильника осуществляется с помощью кронштейнов. Блок питания находится внутри внешнего корпуса с откидывающейся крышкой.

Источник света

Сверхъяркие светодиоды.

Тип оборудования:

Светильник

Степень защиты, IP:

65

Световая отдача, Лм/Вт:

105

Исполнение:

Уличный/Промышленный

Тип кривой силы света:

Д – косинусная

Тип питания:

АС/DC

Класс защиты от поражения током:

I

Температура эксплуатации, ⁰С:

от -60⁰С до + 55⁰С

Вид источника света:

Сверхъяркие светодиоды

Номер технических условий:

ТУ 3461-015- 00213569-2010

Мощность, Вт:

20/40/60/80/100/120/140/160/180/196

Напряжение питания, В:

230

Коэффициент мощности, cos ɸ:

˃0,95

Способ установки:

Стационарный

Вид монтажа:

Скоба/КОБРА

Климатическое исполнение:

УХЛ1

Цветовая температура, К:

5000

Индекс цветопередачи, Ra:

˃80

Материалы корпуса:

Алюминиевый сплав

Структура условного обозначения

ВЭЛАН-03 — СД.Л. Х1 Х2 — УХЛ1

ВЭЛАН-03 — светильник общепромышленный со светодиодным источником света.

СД.Л. — тип источника света: сверхъяркие светодиоды.

Х1 — мощность светильника: 20, 40, 60, 80, 100, 120, 140, 160, 180, 196 Вт

Х2 — в случае исполнения для уличного освещения с креплением на трубе дополнительно указывается индекс «КОБРА».

УХЛ1 — вид климатического исполнения и категория размещения по ГОСТ 15150.

Пример формулировки заказа:

обозначения светодиодного светильника, суммарной мощностью 100Вт, климатического исполнения и категории размещения УХЛ1:

ВЭЛАН-03-СД .Л .100-УХЛ1.

Фотометрические кривые

ВЭЛАН 03-1.jpg

Мощность, Вт	20	40	60	80	100	120	140	160	180	196
Световой поток, Лм	2254	4508	6792	9016	11270	13524	20970	15778	20286	22090

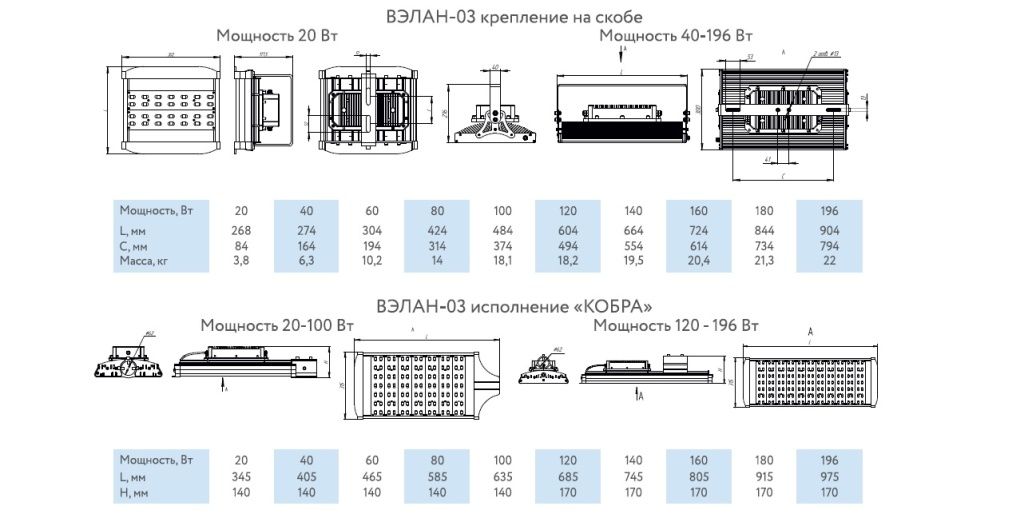

Габаритные, монтажные и установочные размеры

ВЭЛАН 03-2.jpg
