Общепромышленные коробки зажимов предназначены для соединения и разветвления не бронированных кабелей с оболочкой круглого сечения в цепях переменного или постоянного тока.
Конструкция

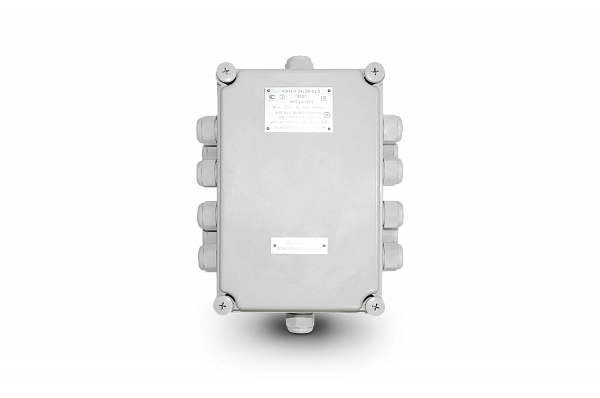

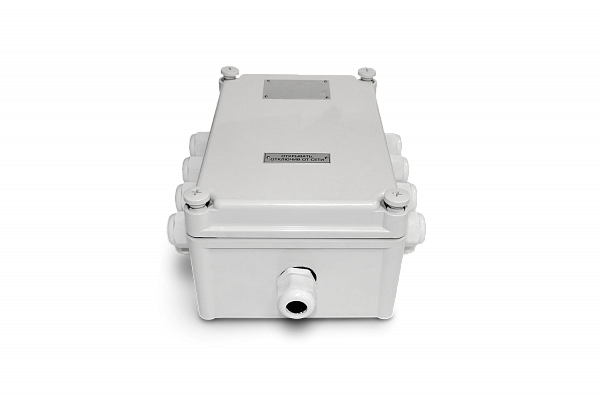

Коробка состоит из корпуса и крышки, соединенных друг с другом винтами. В корпусе коробки установлены винтовые контактные зажимы. Коробки выпускаются с пластиковыми кабельными вводами.
Структура условного обозначения
КЗПОХ1-Х2/Х3-Х4хХ5(Х6)-В1,5-ПРОМ
КЗПО– коробка зажимов пластиковая общепромышленная.
Х1 – типоразмер коробки, в зависимости от применяемой оболочки: 1.1, 2.1, 3.2, 4.4, 5.1, 5.2.
Х2 — номинальный ток применяемых клемм.
Х3 — количество клемм.
Х4 — типоразмер кабельного ввода, заглушки.
Х5 — количество кабельных вводов, заглушек для каждой из сторон.
Х6 — сторона установки кабельного ввода, заглушки (A, B, C, D).
В1,5 — вид климатического исполнения и категории размещения по ГОСТ 15150. ПРОМ – общепромышленное исполнение.
коробка зажимов пластиковая габарита 4.4, с 30 винтовыми клеммами на номинальный ток 24А, шестью кабельными вводами ВК-ПО-ВЭЛ-М25 на стороне А, одним кабельным вводом ВК-ПО -ВЭЛ-М25 на стороне B, шестью кабельными вводами ВК-ПО-ВЭЛ-М25 на стороне C и одним кабельным вводом ВК-ПО-ВЭЛ-М25 на стороне D, климатического исполнения и категории размещения В1,5:
КЗПО4.4-24/30-(ПО-М25)х6(А)-(ПО-М25)х 1(В)-(ПО-М25)х6(С)-(ПО-25)х1(D)-В1,5-ПРОМ.
| Номинальный ток | 24/25 А | 28/32 А | 41 А | 57 А | 71 А | 124А | 179 А |
| Сечение | 2,5 мм2 | 4 мм2 | 6 мм2 | 10 мм2 | 16 мм2 | 35 мм2 | 70 мм2 |
