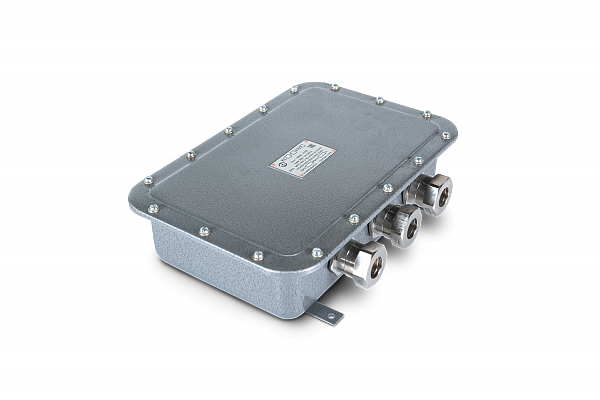

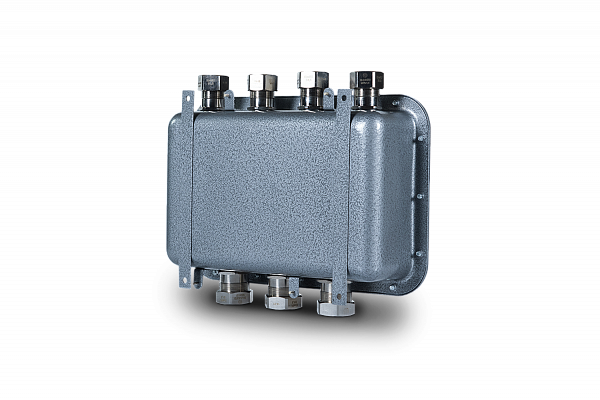

Коробка соединительная общепромышленная КС

Назначение

Коробки предназначены для соединения и разветвления вторичных и силовых электрических цепей напряжением до 400В переменного тока частотой до 60ГЦ и напряжением до 230В постоянного тока, выполняемых кабелями (проводами) с медными и алюминиевыми жилами сечением 1,5-6 мм², эксплуатируемых как внутри, так и снаружи помещений.

Особенности

На основании трёх типоразмеров корпуса коробки соединительной может быть реализовано 30 исполнений с различными кабельными вводами и различным количеством клеммных зажимов.
Специальное покрытие (эмаль меламиноалкидная) стойко к агрессивному воздействию внешней среды, например, периодическим воздействиям минеральных масел, бензина и воды, предназначено для эксплуатации на открытом воздухе в районах с холодным и умеренным климатом.

Конструкция

Коробка состоит из корпуса и крышки, соединенных друг с другом винтами. В корпусе коробки установлены винтовые контактные зажимы. Коробки выпускаются с привернутыми сальниками (пластмассовыми), кабельными вводами (металлическими) или с втулками пластмассовыми уплотнительными. Снаружи и внутри коробки имеются заземляющие зажимы — для присоединения заземляющих проводников.

Связаться с нами

СЕРТИФИКАТЫ

ТР ТС 004 КС

Назначение

Коробки предназначены для соединения и разветвления вторичных и силовых электрических цепей напряжением до 400В переменного тока частотой до 60ГЦ и напряжением до 230В постоянного тока, выполняемых кабелями (проводами) с медными и алюминиевыми жилами сечением 1,5-6 мм², эксплуатируемых как внутри, так и снаружи помещений.

Особенности

На основании трёх типоразмеров корпуса коробки соединительной может быть реализовано 30 исполнений с различными кабельными вводами и различным количеством клеммных зажимов.
Специальное покрытие (эмаль меламиноалкидная) стойко к агрессивному воздействию внешней среды, например, периодическим воздействиям минеральных масел, бензина и воды, предназначено для эксплуатации на открытом воздухе в районах с холодным и умеренным климатом.

Конструкция

Коробка состоит из корпуса и крышки, соединенных друг с другом винтами. В корпусе коробки установлены винтовые контактные зажимы. Коробки выпускаются с привернутыми сальниками (пластмассовыми), кабельными вводами (металлическими) или с втулками пластмассовыми уплотнительными. Снаружи и внутри коробки имеются заземляющие зажимы — для присоединения заземляющих проводников.

Тип оборудования:

Коробка зажимов общепромышленная

Степень защиты, IP:

65

Температура эксплуатации, ⁰С:

от -60⁰С до + 40⁰С/от -25⁰С до + 40⁰С

Номер технических условий:

ПИНЮ.685564.002ТУ

Климатическое исполнение:

УХЛ1/УХЛ2

Материалы корпуса:

Сталь

Диаметр подводимых кабелей, мм:

от 4 до 42

Номинальный ток, А:

20 A

Структура условного обозначения

КСХ1-Х2Х3 Х4

КС – коробка соединительная.

Х1 – количество винтовых контактных зажимов: 12, 24, 36, 48.

Х2 – условное обозначение типа сальника для ввода кабеля (провода):
1 – привёртный пластмассовый;
2 – втулка пластмассовая уплотнительная;
3 – стальной кабельный ввод;
4 – латунный кабельный ввод.

Х3 – условное обозначение исполнения коробки по сочетанию количества сальников и диаметров вводимых кабелей (проводов): цифры от 1 до 9 (см. таблицу).

Х4 – климатическое исполнение и категория размещения ГОСТ 15150: УХЛ1 — для коробок с металлическими кабельными вводами; УХЛ2 – для коробок с привертными сальниками и пластмассовыми втулками.

Пример формулировки заказа:

коробка соединительная вторичных и электрических цепей напряжением до 400В переменного тока частотой до 60Гц и напряжением до 230В постоянного тока, выполняемых кабелями (проводами) с медными и алюминиевыми жилами сечением 1,5-6 мм², эксплуатируемых как внутри, так и снаружи помещений с 12 винтовыми контактами зажимами с втулкой пластмассовой уплотнительной и условным обозначением исполнения коробки по сочетанию количества сальников и диаметров вводимых кабелей типа 2:
КС12-22 УХЛ2.

Габаритные и присоединительные размеры

Рисунок 1. Коробки с привертными Рисунок 2 остальное см. рисунок 1
сальниками (пластмассовый) Коробки с втулками пластмассовыми

уплотнительными



  Рисунок 3. Коробки с кабельными вводами (стальной)
