ВЭЛАН-КОПС-Х1-Х2-Х3-Х4-Х5-Х6-Х7-Х8-Х9

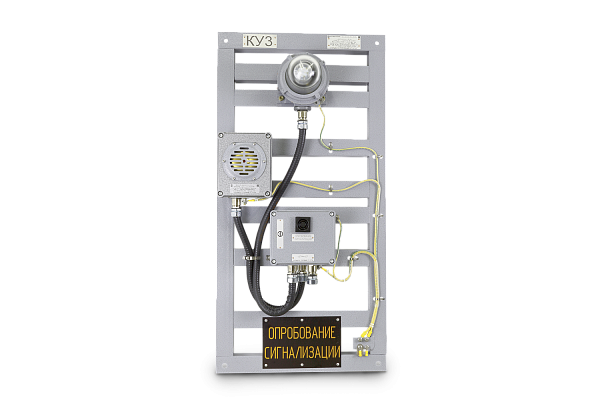

ВЭЛАН-КОПС — комбинированный общепромышленный пост сигнализации.

Х1 — номинальное напряжение:

— переменного тока (50 или 60 Гц): 1-24В, 2 — З6В, 3 — 110В, 4 -127В, 5 — 230В, 6 — 400В;

— постоянного тока: 7 — 24В, 8 — 110В, 9 — 230В, 10 -12В.

Х2 — световая сигнализация: (х) — количество, 0 — отсутствует.

ХЗ — 0 — отсутствует, 1 — ПАСВ2, 2 — ПАСВ5, 3 — ВСУ, 4 — ВСУ-М, 5 — ВЭЛ-Т, 6 — ПАСВ7.

Х4 — цвет свечения: 0 — отсутствует, К — красный, Ж — желтый, Л — зелёный, С — синий.

Х5 — светозвуковая сигнализация: 0 — отсутствует, 1 — ПАСВ1-П, 2 — ПАСВ1-ПМ, 3 — ПАСВЗ, 4 — ВСУ-3, 5 — ПАСВ1-М, 6 — ПАСВ1, 7 — ВЭЛ-Т (Звук), 8 — ПАСО1-П, 9 — ПАСО1-С, 10 — ПАСО1-Г,11 — ПАСО1-3,12 — ПАСО1-К.

Х6 — звуковая сигнализация: 0 — отсутствует, 1 — ПСВ-П, 2 — ПСВ-Г,З — ПСВ-3,4- ПСВ-К, 5 — ПСВ-С, 6 — ПСВМ-(С,Г), 7 — ПАСВ1-ПМ (безиндикатора), 8 — ВЭЛАН-ВГ, 9 — ПСО-П,10 — ПСО-Г, 11 — ПСО-3, 12 -ПСО-К,13-ПСО-С.

Х7 — пост общепромышленный кнопочный-многофункциональный: (х) — количество, 0 — отсутствует.

Х8 — коробка зажимов: (х) — количество, 0 — отсутствует. 0 — цифра, обозначающая общепромышленное исполнение поста.

Х9 — климатическое исполнение: У1, В2, УХЛ1, ХЛ1,ОМ1, Т1, В1,5, У2.

Пример формулировки заказа:

Комбинированный общепромышленный пост сигнализации на 230В(АС) с одним световым источником ВСУ красного цвета со звуковой сигнализацией ПСО-П и с постом управления общепромышленного назанчения ПОК-ОЭАМ-3.2, с климатическим исполнением и категорией размещения У1.

Примечание: степень защиты от внешних воздействий устройства и максимально рабочее напряжение конкретного устройства зависят от состава КУ и характеристик входящих в него компонентов.

ВЭЛАН-КОПС-5-1-3-К-0-9-1-0-У1
