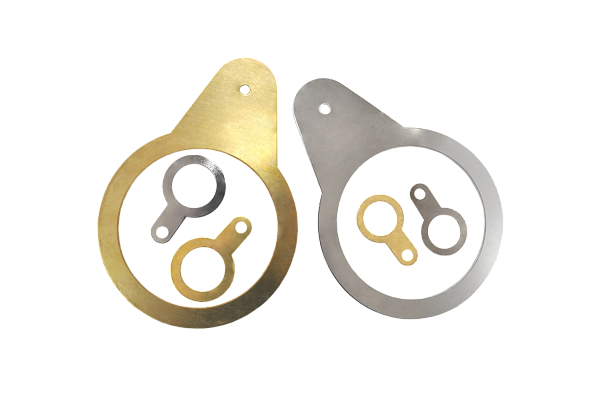

Кольцо заземления КЗ

Назначение

Кольцо заземления служит для подключения жилы заземления и обеспечения электрической целостности цепи.

Особенности

Простая конструкция кольца заземления обеспечивает быстрый монтаж.
Возможно изготовление из латуни с покрытием или нержавеющей стали с сохранением электрического контакта;
Стандартный материал латунь с покрытием.

Если материал КЗ не указан в формулировке заказа, то КЗ поставляется из латуни.

Конструкция

Кольцо заземления имеет два отверстия. Первое отверстие предназначено для надевания на резьбовую часть штуцера кабельного ввода. Во второе отверстие устанавливается винт заземления с шайбами и гайкой, которые зажимают жилу заземления. Кольцо заземления фиксируется на кабельном вводе контргайкой.

Связаться с нами

СЕРТИФИКАТЫ

Назначение

Кольцо заземления служит для подключения жилы заземления и обеспечения электрической целостности цепи.

Особенности

Простая конструкция кольца заземления обеспечивает быстрый монтаж.
Возможно изготовление из латуни с покрытием или нержавеющей стали с сохранением электрического контакта;
Стандартный материал латунь с покрытием.

Если материал КЗ не указан в формулировке заказа, то КЗ поставляется из латуни.

Конструкция

Кольцо заземления имеет два отверстия. Первое отверстие предназначено для надевания на резьбовую часть штуцера кабельного ввода. Во второе отверстие устанавливается винт заземления с шайбами и гайкой, которые зажимают жилу заземления. Кольцо заземления фиксируется на кабельном вводе контргайкой.

Структура условного обозначения

КЗ-Х1-Х2-В1,5

КЗ – кольцо заземления.

Х1 – обозначение резьбы кабельного ввода на которую надевается кольцо.

Х2 — материал кольца заземления: Л — латунь; Н — нержавеющая сталь.

В1,5 – вид климатического исполнения и категория размещения по ГОСТ 15150.

Пример формулировки заказа:

Кольцо заземления, изготовленное из нержавеющей стали, климатического исполнения В, категории размещения 1,5 одеваемое на кабельный ввод с резьбой G3/4.

КЗ-G3/4-Н-В1,5

Габаритные и присоединительные размеры
