Кабельные вводы ВК-ПО-ВЭЛ

Назначение

Вводы кабельные предназначены для уплотнения и фиксации гибких небронированных кабелей с резиновой и пластмассовой изоляцией круглого сечения при вводе их в стационарное, передвижное или переносное электрооборудование.

Особенности

Предназначены для установки в общепромышленное оборудование.
Широкий диапазон вводимых кабелей.

Конструкция

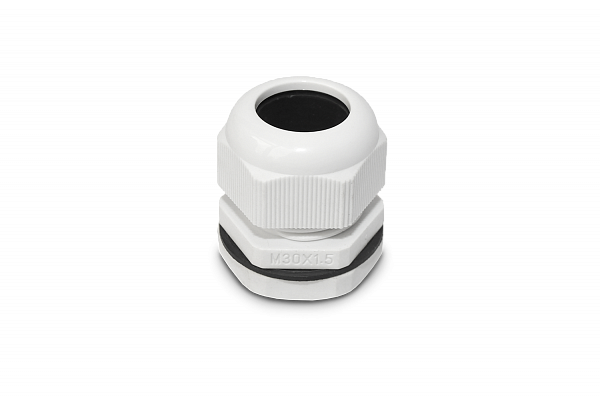

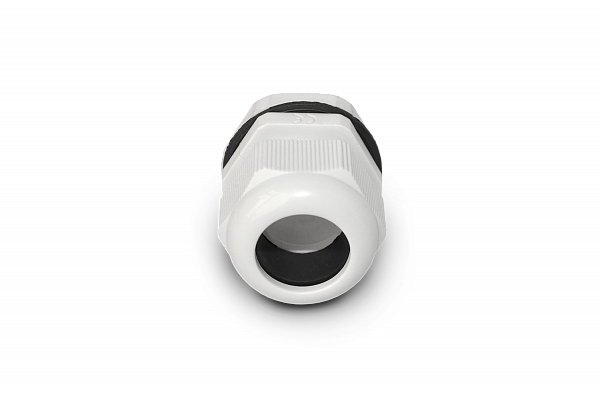

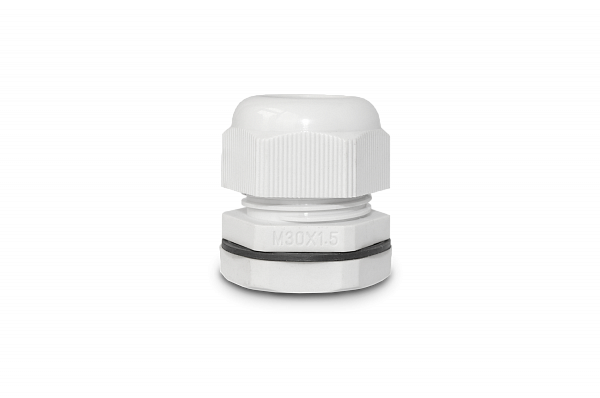

Кабельные вводы состоят из корпуса (муфты) и нажимной гайки. Уплотнительные кольца, предназначенные для уплотнения кабеля в теле ввода, выполнены из силиконовой резины.

Комплектность поставки

Кабельные вводы поставляются с уплотнительными кольцами, предназначенными для уплотнения кабеля в теле ввода, наружным уплотнением и контргайкой.

Связаться с нами

СЕРТИФИКАТЫ

ТР ТС 004 ВК-ПО-ВЭЛ

Назначение

Вводы кабельные предназначены для уплотнения и фиксации гибких небронированных кабелей с резиновой и пластмассовой изоляцией круглого сечения при вводе их в стационарное, передвижное или переносное электрооборудование.

Особенности

Предназначены для установки в общепромышленное оборудование.
Широкий диапазон вводимых кабелей.

Конструкция

Кабельные вводы состоят из корпуса (муфты) и нажимной гайки. Уплотнительные кольца, предназначенные для уплотнения кабеля в теле ввода, выполнены из силиконовой резины.

Комплектность поставки

Кабельные вводы поставляются с уплотнительными кольцами, предназначенными для уплотнения кабеля в теле ввода, наружным уплотнением и контргайкой.

Тип оборудования:

Универсальные кабельные вводы

Степень защиты, IP:

66

Температура эксплуатации, ⁰С:

от -60⁰С до + 55⁰С

Температура окружающей среды:

от -60⁰С до + 55⁰С

Структура условного обозначения

ВК-ПО-ВЭЛ-Х1-В1,5

ВК-ПО — ввод кабельный пластиковый общепромышленный.

ВЭЛ — серия «ВЭЛ».

Х1 — обозначение резьбы кабельного ввода: метрическая резьба с шагом 1,5 мм: М12; М14; М16; М18; М20; М22; М24; М25; М27; М30; М32; МЗ6; М40; М50; М6З.

В1,5 — климатическое исполнение и категория размещения по ГОСТ 15150.

Пример формулировки заказа:

Кабельный ввод с резьбой М20х1,5, изготовленный из пластика климатического исполнения В, категории размещения 1,5, общепромышленный.

ВК-ПО-ВЭЛ-М20-В1,5 — отдельная поставка.

ПО-М20 — в составе изделия.

Типоразмеры кабельных вводов ВК-ПО-ВЭЛ

Маркировка	Тип резьбы	Диаметр зажимаемого кабеля min, мм	Диаметр зажимаемого кабеля max, мм	Масса, кг
ВК-ПО-ВЭЛ-М12	М12х1,5	3	6,5	0,0046
ВК-ПО-ВЭЛ-М14	М14х1,5	4	8	0,00625
ВК-ПО-ВЭЛ-М16	М16х1,5	4	8	0,00675
ВК-ПО-ВЭЛ-М18	М18х1,5	5	10	0,00900
ВК-ПО-ВЭЛ-М20	М20х1,5	6	12	0,01150
ВК-ПО-ВЭЛ-М22	М22х1,5	10	14	0,01500
ВК-ПО-ВЭЛ-М24	М24х1,5	12	15	0,01550
ВК-ПО-ВЭЛ-М25	М25х1,5	13	18	0,02400
ВК-ПО-ВЭЛ-М27	М27х1,5	13	18	0,02500
ВК-ПО-ВЭЛ-М30	М30х1,5	16	21	0,02550
ВК-ПО-ВЭЛ-М32	М32х1,5	16	21	0,02600
ВК-ПО-ВЭЛ-М36	М36х1,5	18	25	0,04300
ВК-ПО-ВЭЛ-М40	М40х1,5	22	32	0,07500
ВК-ПО-ВЭЛ-М50	М50х1,5	32	38	0,09500
ВК-ПО-ВЭЛ-М63	М63х1,5	37	44	0,10500
